Système d'évacuation des fumées
Installez facilement des chaudières gaz à condensation dans les immeubles collectifs qui disposent de plusieurs systèmes d'évacuation des fumées.
Dans le cadre de remplacement de chaudière, Vaillant met à disposition des kits de conversion permettant un gain de temps et une facilité d'installation.
Dans les immeubles collectifs dotés de plusieurs systèmes d'évacuation des fumées, la configuration des chaudières gaz à condensation a toujours été une tâche complexe. Grâce au kit de conversion adapté à notre chaudière ecoTEC plus, l'installation devient simple et efficace.
Réalisez facilement des installations dans des bâtiments neufs, modernisez des systèmes complets et remplacez des chaudières individuelles dans des bâtiments déjà existants. Grâce à nos outils, nos formations et nos experts, nous vous assistons à chaque étape de vos projets.
Faites de nos solutions vos avantages
Une gamme de produits complète
Notre gamme de produits couvre la grande majorité des cas de remplacement de chaudières à condensation et respectent les exigences des normes européennes.Une complexité réduite
La majorité des cas de remplacement est couvert par une seule technologie de chaudière, ce qui évite l'installation de plusieurs appareils pour différentes configurations d'installation : un seul kit plug & play suffit pour l'installation des configurations C(1x) par exemple.Une meilleure maîtrise des coûts
La réutilisation des conduits de cheminée et des installations hydrauliques déjà existants permet de réduire le temps et les coûts liés aux différentes étapes de vos projets. Les tâches quotidiennes deviennent plus simples pour vous et vos collaborateurs.Un accompagnement de qualité
Notre large éventail d'outils, de formations, de documentation et d'experts à votre disposition vous permet de mener à bien différents projets en toute confiance, tout en gagnant du temps sur la planification et l'installation. Cela vous garantit une tranquillité d'esprit pour vous et vos clients.Configurations des gaz de combustion avec les systèmes complets Vaillant
Les configurations des systèmes varient en termes d'alimentation en air, de gestion des gaz de combustion, et du placement des appareils en cascade centralisée et décentralisée (C1x). Les exigences de chaque configuration sont définies par le type de gaz.
En outre, pour répondre aux différentes configurations, il faut que les chaudières soient certifiées conformément à la norme européenne EN 15502-2-1, ce qui est le cas de notre chaudière ecoTEC plus et de tous les systèmes utilisés avec elle. Les exemples de configuration suivants se réfèrent à des systèmes composés uniquement d'appareils Vaillant. Le principal cas d'utilisation est celui de constructions neuves et des rénovations.

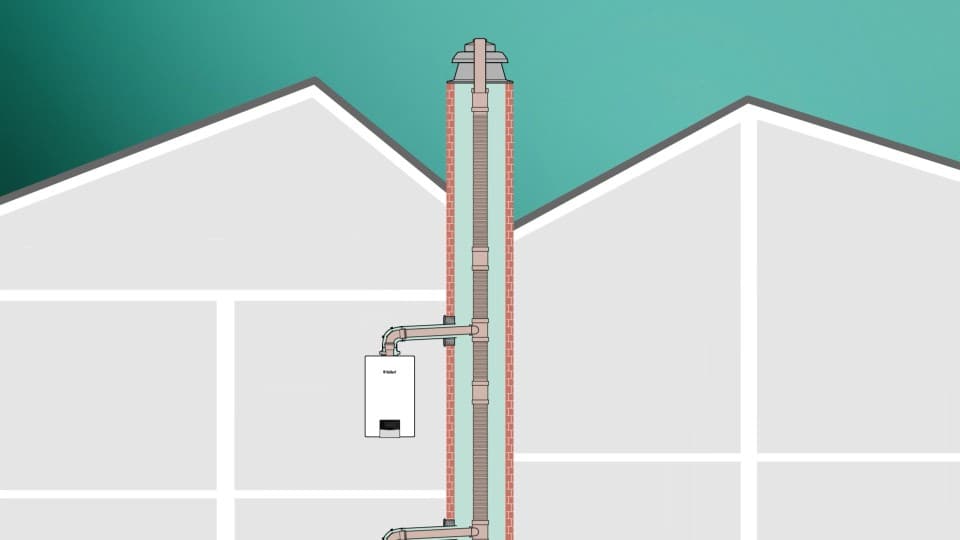

Configuration des gaz de combustion C(11)3
- Cheminée collective entièrement nouvelle (horizontale et verticale) pour l'alimentation en air et en gaz de combustion par le biais d'un conduit de gaz de combustion concentrique
- Certification des chaudières et des systèmes complets d'évacuation des fumées horizontaux et verticaux
- Maximum de 2 chaudières murales à condensation par étage
- Les tuyaux horizontaux à l'intérieur d'un plancher doivent être décalés de 30 centimètres.

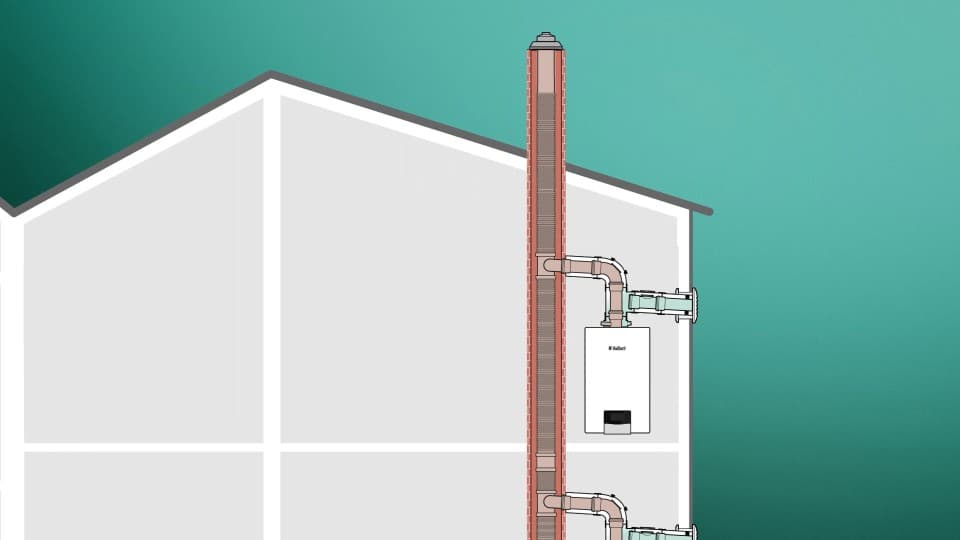

Configuration des gaz de combustion C(13)3
- Cheminée collective entièrement nouvelle (horizontale et verticale) avec arrivée d'air par la façade et évacuation des gaz de combustion par un conduit de fumée commun intérieur ou extérieur
- Certification des chaudières et des systèmes complets d'évacuation des fumées horizontaux et verticaux
- Maximum de 2 chaudières murales à condensation par étage
- Les tuyaux horizontaux à l'intérieur d'un plancher doivent être décalés de 30 centimètres.
Configuration des gaz de combustion C(14)3
- Amélioration de la cheminée collective existante pour l'alimentation en air avec un nouveau conduit de fumée commun et des conduits horizontaux concentriques pour les gaz de combustion
- Petit diamètre VG D100 mm pour un remplacement rapide et facile des chaudières sans condensation
- Certification des chaudières et des systèmes complets d'évacuation des fumées horizontaux et verticaux
- Maximum de 2 chaudières murales à condensation par étage
- Les tuyaux horizontaux à l'intérieur d'un plancher doivent être décalés de 30 centimètres.

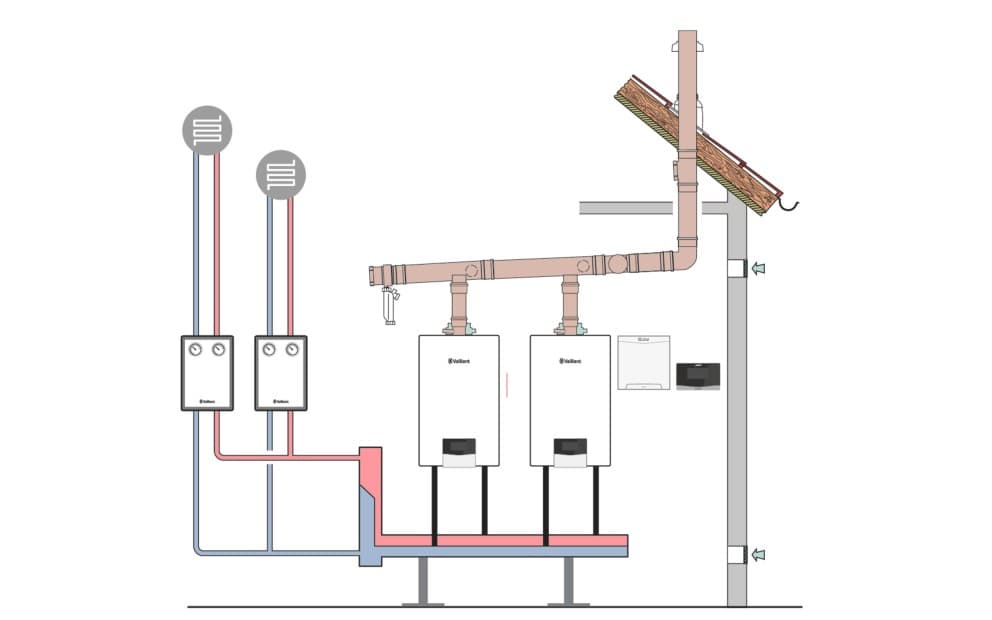

Configuration des gaz de combustion en cascade (CC)
Les chaudières sont situées au sous-sol et offrent deux options de réglage différentes :
- 1 : Chaque chaudière a son propre circuit de chauffage et est affectée à un appartement
- 2 : Toutes les chaudières partagent un circuit de chauffage commun pour une meilleure performance
Dans les deux cas, les chaudières partagent le conduit de cheminée collectif pour les gaz de combustion.
- La configuration en cascade permet un gain de place considérable dans chaque appartement

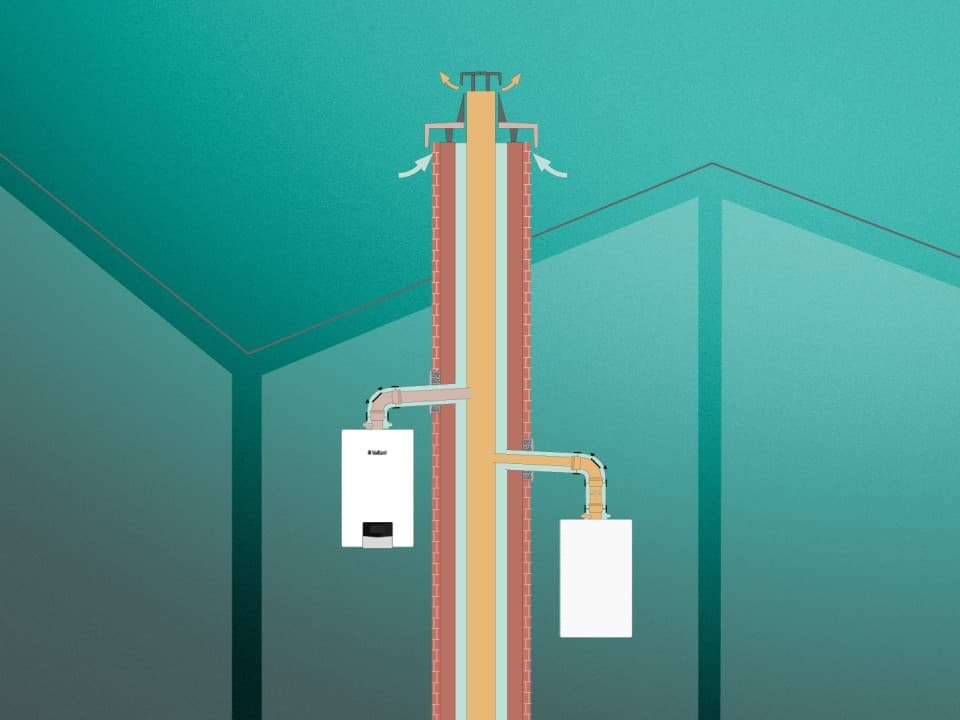

Configuration des gaz de combustion des systèmes de chauffage multimarques
Outre les renouvellements complets de systèmes, notre chaudière ecoTEC plus vous permet également de remplacer des unités individuelles dans un ensemble de chaudières raccordées à un conduit de fumée commun : vous bénéficiez ainsi d'une flexibilité inégalée puisque vous pouvez installer nos chaudières de manière totalement indépendante des autres types de chaudières.- C(10)3

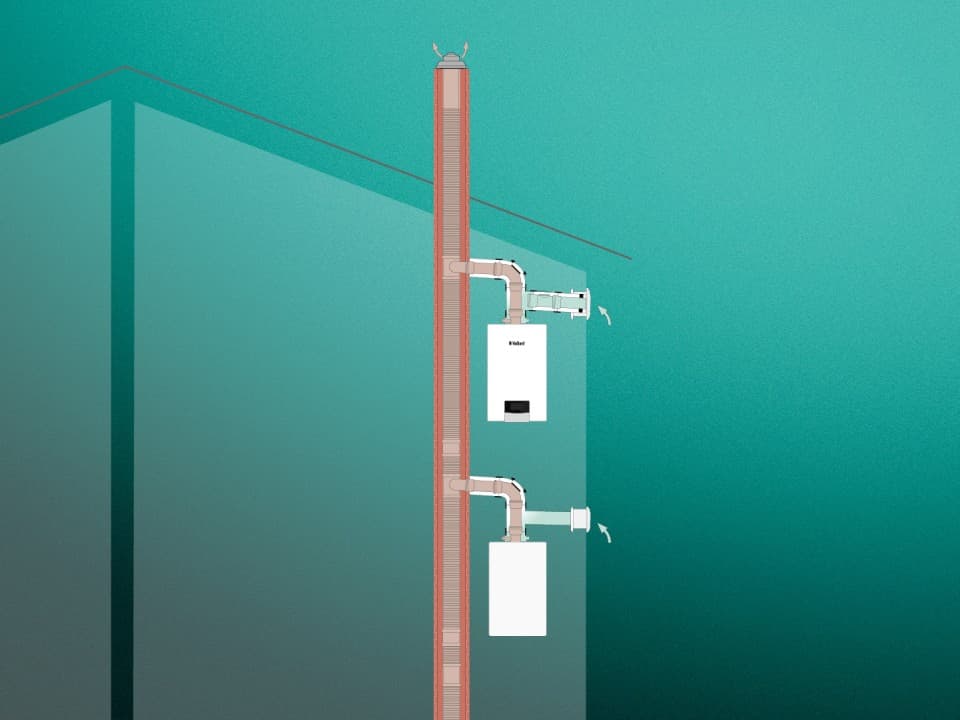

- C(12)3
Configuration des gaz de combustion C(10)3
- Nouvelle chaudière ecoTEC plus ajoutée au système de chauffage tiers existant
- Les conduits de fumée horizontaux sont certifiés comme faisant partie de nos modèles de chaudières appropriés
- L'alimentation en air et les gaz de combustion sont gérés par un conduit concentrique commun existant ou l'alimentation en air est collectée par un conduit de cheminée commun et les gaz de combustion sont émis par un conduit de fumée commun existant
Le kit d'installation de conversion : une innovation qui s'intègre facilement
- Vue d'ensemble de l'installation

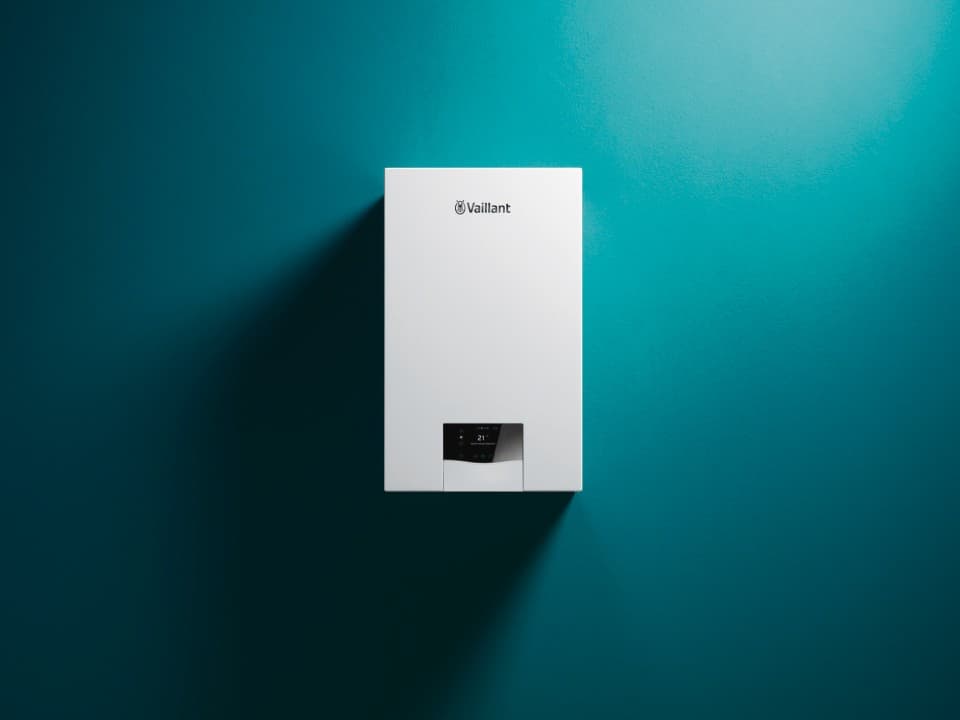

- Chaudière

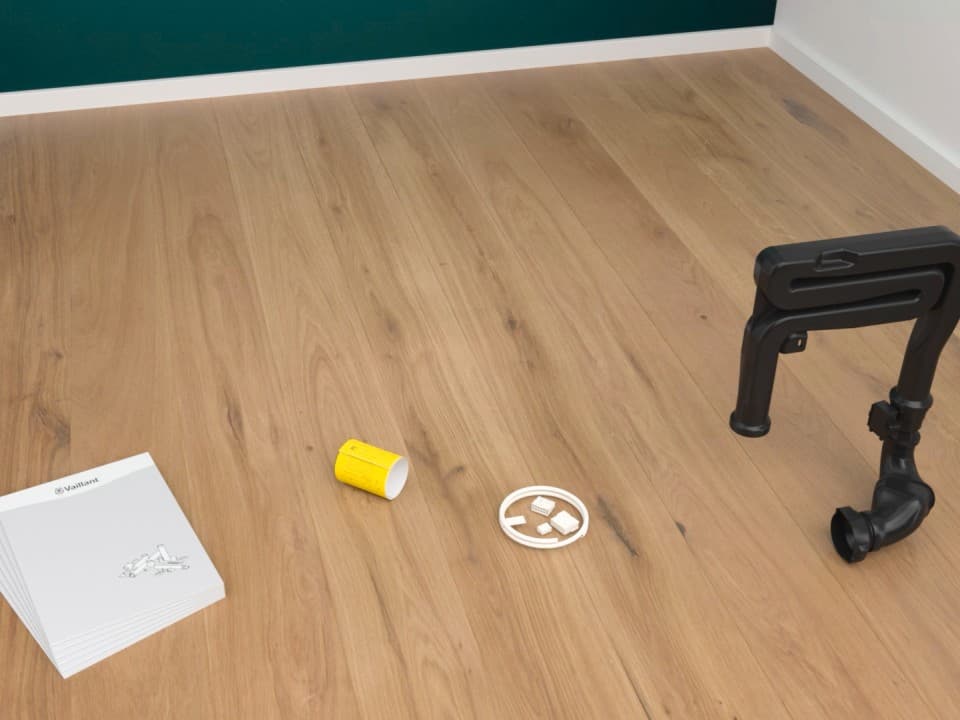

- Kit de conversion

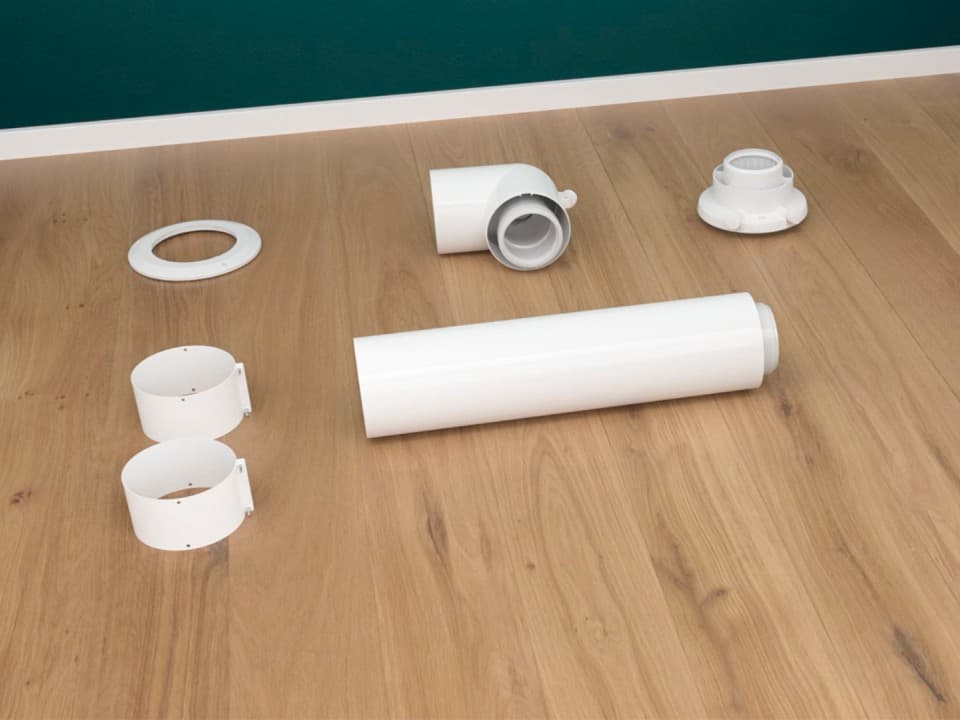

- Jeu de conduits de fumée

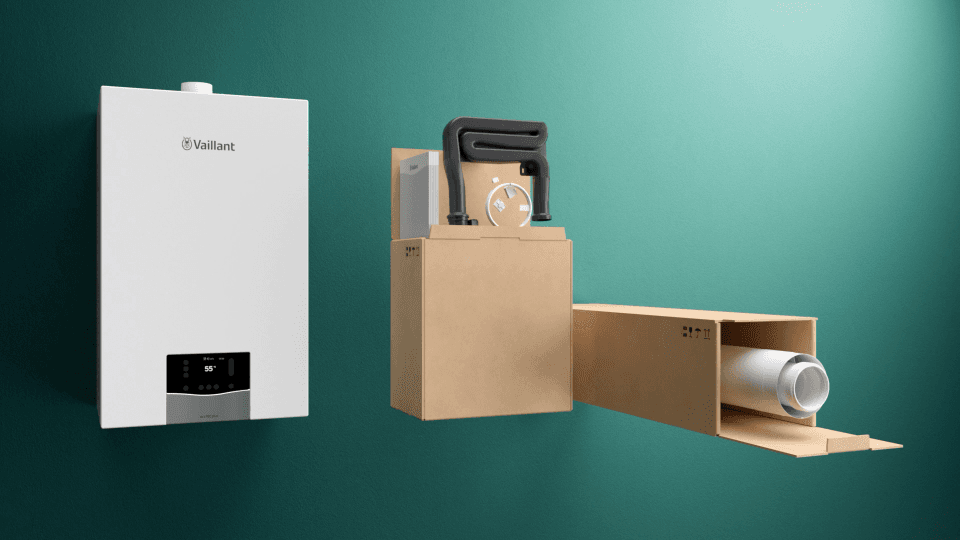

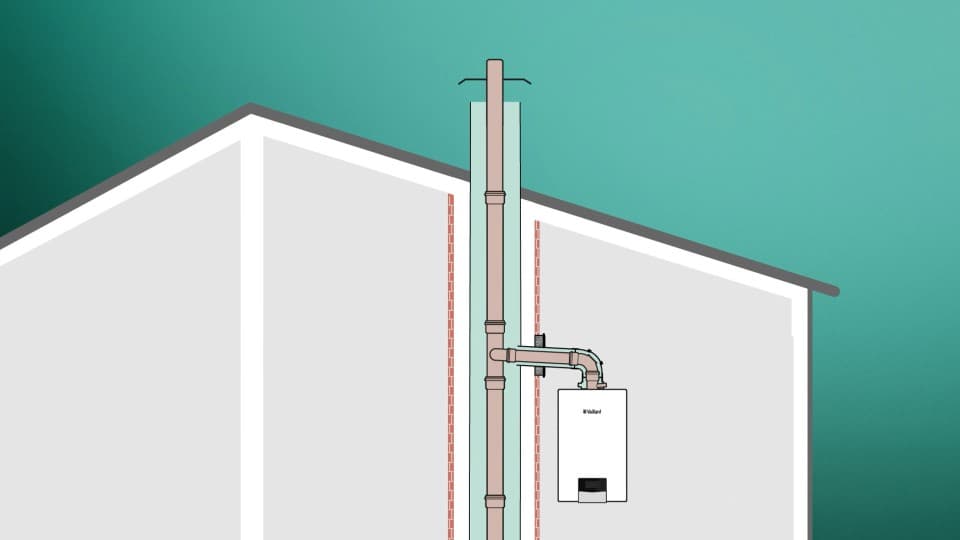

Vue d'ensemble de l'installation
L'installation de nos chaudières ecoTEC plus dans les immeubles dotés de conduits collectifs de fumée nécessite ses kits de conversion et de conduits de fumée. Pour un bon fonctionnement, la même génération de chaudière doit être installée de manière cohérente dans les nouvelles constructions. En cas de remplacement, les performances de la nouvelle chaudière doivent être alignées sur celles de l'ancienne.
Tout un monde de services
Outils, formations et assistance complète de la planification à l'installation : bénéficiez de notre expertise et de nos services lorsque vous travaillez sur des configurations de conduits collectifs dans des constructions neuves et des rénovations.
