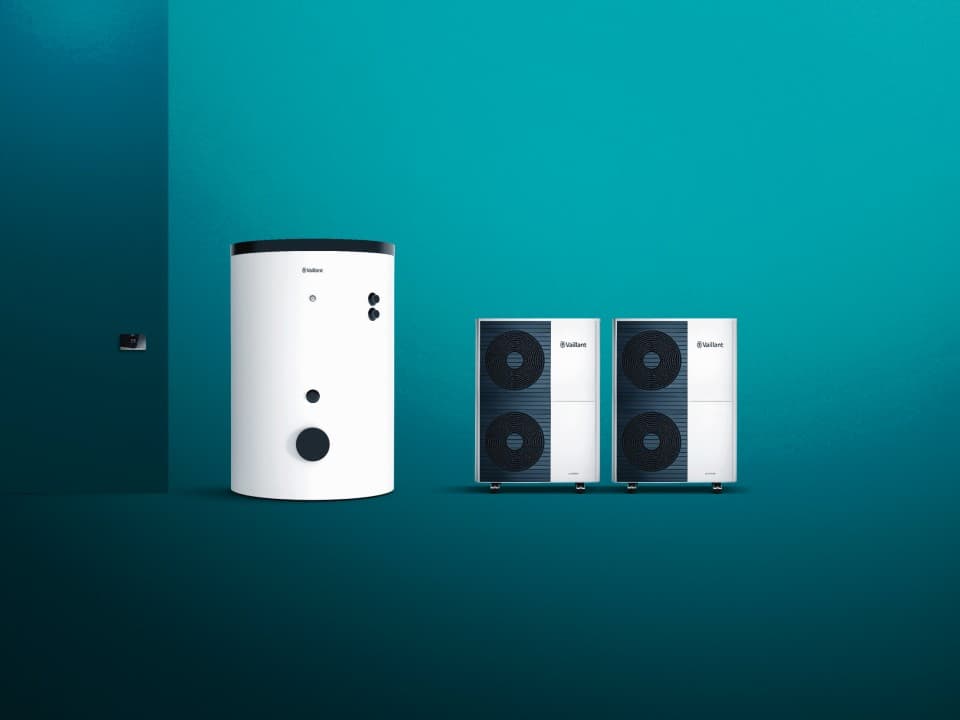

aroTHERM plus centralisées en cascade
La solution 100% thermodynamique centralisée
La solution 100 % thermodynamique pour le logement collectif
- Une performance RE2020 optimale
- Une conception et une mise en oeuvre simplifiées
- Les bénéfices de la gestion centralisée
Une performance RE2020 optimale
- Ne nécessite aucun renfort sur le Bbio grâce à une performance en Cep n,r et Icénergie élevée
- Prêt pour les seuils 2025, avec des niveaux de performance conformes à ceux des labels de type Pinel + notamment
Une conception et une mise en oeuvre simplifiées
- Acoustique maitrisée : unités extérieures parmi les plus silencieuses du marché, seulement 35 dB(A) à 5 mètres
- Unités extérieures et compactes simples à acheminer, y compris en toiture
Les bénéfices de la gestion centralisée
- Optimisation de l’indicateur Icconstruction au regard d’un ensemble de systèmes individualisés
- Pas d’empreinte physique à l’intérieur des logements : plus de surface utile habitable valorisable
- Longévité des pompes à chaleur, diminution de la criticité en cas de panne et affectation des modes à différentes unités extérieures grâce à l’approche cascade centralisée
Produits composant le système
| Système | Puissance / rendement | Unités | aroTHERM plus 12 TRI | aroTHERM plus 15 TRI |
| Technologie | - | - | Monobloc | Monobloc |
| Fluide frigorigène | - | - | R290 | R290 |
| Catégorie | - | - | Haute température | Haute température |
| Puissance des générateurs (+7°C/+35°C) | - | - | 12 ou 15 kW (jusqu'à 131 kW en thermodynamique) | 12 ou 15 kW (jusqu'à 131 kW en thermodynamique) |
| Cascadabilité | - | - | Jusqu'à 7 unités | Jusqu'à 7 unités |
| Production d'ECS | - | - | Sur-mesure, via préparateurs ECS ou ballon primaire et module de production d'eau chaude instantanée | Sur-mesure, via préparateurs ECS ou ballon primaire et module de production d'eau chaude instantanée |
| Rafraichissement | - | - | De série | De série |
| Pression accoustique à 5 m (nominal) | - | - | 38 à 39 dB (A) | 38 à 39 dB (A) |
| Valorisation IComposant | - | - | Approche centralisée ; fluide R290 | Approche centralisée ; fluide R290 |
| Certifications | - | - | NF PAC, HP Keymark | NF PAC, HP Keymark |
| Performances ErP | ||||
| Efficacité énergétique saisonnière pour le chauffage | (ŋs) / Classe à 35 °C % / - | - | 191 / A+++ | 187 / A+++ |
| Efficacité énergétique saisonnière pour le chauffage | (ŋs) / Classe à 55 °C % / - | - | 142 / A+++ | 138 / A++ |
| Efficacité énergétique saisonnière ECS | (ŋs) / Classe % / - | - | 108 / A | 108 / A |
| Profil de soutirage | - | - | XL | XL |
| Avec Module Intérieur ou Colonne | ||||
| SCOP à 35°C | - | - | 4,85 | 4,75 |
| SCOP à 55°C | - | - | 3,63 | 3,53 |
| Unité extérieur aroTHERM plus | 12 TRI | 15 TRI | ||
| Performances en chauffage | ||||
| Air +7 °C / eau +35 °C | Puissance calorifique nom / max | kW | 11,6 / 15,6 | 14,3 / 18,7 |
| Air +7 °C / eau +35 °C | COP normal | - | 4,7 | 4,3 |
| Air -7 °C / eau +35 °C | Puissance calorifique nom / max | kW | 10,2 / 10,6 | 11,3 / 12,7 |
| Air -7 °C / eau +35 °C | COP normal | - | 2,8 | 2,4 |
| Air +7 °C / eau +55 °C | Puissance calorifique nom / max | kW | 13,2 / 14,5 | 14,2 / 17,1 |
| Air +7 °C / eau +55 °C | COP normal | - | 2,9 | 2,8 |
| Air -7 °C / eau +55 °C | Puissance calorifique nom / max | kW | 9,9 / 10,1 | 11,5 / 12,6 |
| Air -7 °C / eau +55 °C | COP normal | - | 2 | 1,8 |
| Air +7 °C / eau +55 °C | Puissance calorifique nom / max | kW | 11,4 / 13,5 | 11,4 / 14,1 |
| Air +7 °C / eau +65 °C | COP nominal | - | 2,3 | 2,3 |
| Air -7 °C / eau +65 °C | Puissance calorifique nom / max | kW | 9,5 / 9,6 | 9,6 / 10,4 |
| Air -7 °C / eau +65 °C | COP nominal | - | 1,7 | 1,7 |
| Température minimale de fonctionnement | - | °C | -25 | -25 |
| Performances en rafraîchissement | ||||
| Air +35 °C / eau +18 °C | Puissance rafraîchissement | kW | 10,8 | 10,8 |
| Air +35°C / eau +18 °C | Coefficient d'efficacité énergétique (EER) | - | 4,6 | 4,6 |
| Caractéristiques frigorifiques | ||||
| Type de modulation | - | - | Inverter | Inverter |
| Fluide frigorigène | - | - | R290 | R290 |
| Charge en fluide frigorigène | - | kg | 1,3 | 1,3 |
| Caractéristiques éléctriques | ||||
| Alimentation électrique | - | V / Hz | 400 / 50 | 400 / 50 |
| Intensité maximale de démarrage | - | A | 15 | 15 |
| Protection électrique (disjoncteur conseillé) | - | A | 16type C/D | 16type C/D |
| Câble recommandé | - | mm² | 5 x 2,5 | 5 x 2,5 |
| Consommation en veille | - | W | 51 | 51 |
| Caractéristiques acoustiques | ||||
| Puissance acoustique air 7 °C / eau 55 °C (ErP) | - | dB(A) | 60 | 61 |
| Pression acoustique à 5 m (1) en mode maximal / nominal / silence(2) | - | dB(A) | 41 / 38 / 29 | 41 / 39 / 29 |
| Informations complémentaires | ||||
| Diamètre de raccordement hydraulique | - | pouce | 1'' 1/4 | 1'' 1/4 |
| Poids net | - | kg | 203 | 203 |
| Dimensions (hauteur / largeur / profondeur) | - | mm | 1 565 / 1 100 / 450 | 1 565 / 1 100 / 450 |
| Colisage | - | - | 1 | 1 |
| Module hydraulique mural MEH 97 | ||||
| Caractéristiques hydrauliques | ||||
| Raccordement circuit vers unité extérieure | - | pouce | 1'' 1/4 | 1'' 1/4 |
| Raccordement circuit de chauffage | - | pouce | 1 | 1 |
| Raccordement ECS | - | pouce | 3/4 | 3/4 |
| Capacité du vase d'expansion | - | l | 15 | 15 |
| Pression maximale circuit de chauffage | - | bar | 3 | 3 |
| Pression maximale ECS | - | bar | 10 | 10 |
| Débit volumique maximal | - | l / h | 1205 | 2065 |
| Caractéristiques éléctriques | ||||
| Puissance appoint électrique maximale | - | kw | 8,54 (12 étages) | 8,54 (12 étages) |
| Alimentation électrique | - | V / Hz | 400 /50 | 400 /50 |
| Intensité maximale du circuit d'alimentation | - | A | 14 | 14 |
| Protection électrique (disjoncteur conseillé) | - | A | 16 type C | 16 type C |
| Câble recommandé | - | mm² | 5 x 2,5 | 5 x 2,5 |
| Puissance électrique maximale du circulateur | - | W | 100 | 100 |
| Caractéristiques acoustiques | ||||
| Puissance acoustique intérieure | - | dB(A) | 30 | 30 |
| Informations complémentaires | ||||
| Poids net | - | kg | 20 | 20 |
| Dimensions (hauteur / largeur / profondeur) | - | mm | 720 / 440 / 350 | 720 / 440 / 350 |
| Colisage | - | - | 1 | 1 |
